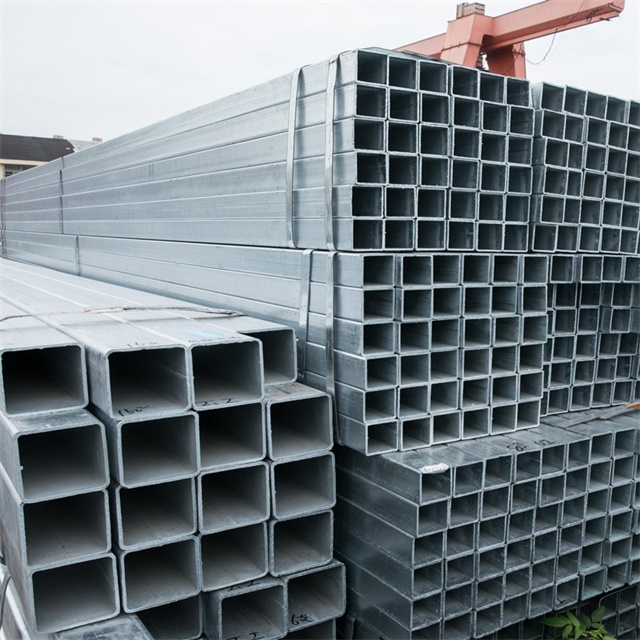

天津方矩管（方形和矩形鋼管）的成型工藝是決定其尺寸精度、力學性能和表面質量的核心環節。作為友發集團的核心產品，天津方矩管采用高頻焊接+冷彎成型技術，結合自動化控制，確保產品符合GB/T 6728、ASTM A500等標準。以下從成型原理、工藝流程、技術優勢、常見問題與解決方案四個維度展開，為用戶提供專業參考。
高頻焊接：利用高頻電流（300-500kHz）在帶鋼邊緣產生集膚效應，使邊緣迅速加熱至熔融狀態，通過擠壓輥壓合形成焊縫。
優勢：焊接速度快（≥60m/min）、焊縫強度高（≥母材90%）、熱影響區?。ā?mm）。
冷彎成型：通過多組輥輪逐步彎曲帶鋼，形成方形或矩形截面。
關鍵參數：輥輪孔型設計、彎曲半徑、成型道次（通常8-12道次）。
| 指標 | 高頻焊管（天津） | 無縫管 |
|---|---|---|
| 成型方式 | 帶鋼冷彎+高頻焊接 | 圓鋼穿孔+軋制 |
| 尺寸精度 | ±0.5%（常規規格） | ±1.0%（受軋制工藝限制） |
| 生產效率 | 60-120m/min | 5-10m/min |
| 成本 | 低于無縫管20%-30% | 較高（因材料利用率低） |
| 適用場景 | 建筑、機械、農業等 | 高壓、高溫、高腐蝕環境 |
帶鋼開卷 → 矯直 → 剪切對焊 → 活套儲料 → 冷彎成型 → 高頻焊接 → 去除內外毛刺 → 冷卻 → 定徑校直 → 飛鋸切斷 → 探傷檢測 → 鍍鋅處理 → 包裝入庫
冷彎成型：
輥輪設計：采用“漸進式”孔型，每道次彎曲角度≤15°，避免帶鋼過度變形。
張力控制：通過活套儲料裝置保持帶鋼張力穩定，防止成型褶皺。
高頻焊接：
焊接參數：電流頻率400kHz，焊接壓力0.8-1.2MPa，焊接速度80-100m/min。
質量檢測：在線超聲波探傷（UT）檢測焊縫內部缺陷，漏檢率≤0.1%。
定徑校直：
校直精度：直線度≤1mm/m，扭轉角≤0.5°/m。
尺寸控制：激光測徑儀實時監測邊長、壁厚，公差≤±0.5%。
尺寸穩定性：采用閉環控制系統，實時調整輥輪間隙和焊接參數，確保邊長公差≤±0.5mm，壁厚公差≤±0.1mm。
案例：200×100×6.0mm方矩管，12米長度直線度≤12mm（國標要求≤15mm）。
能耗對比：高頻焊接能耗僅為傳統火焰焊接的1/5，生產效率提升3倍以上。
數據：單條生產線年產能達15萬噸，噸鋼綜合能耗≤50kgce（國家標準≤65kgce）。
無污染排放：高頻焊接無需焊劑，焊縫氧化皮少，鍍鋅前處理酸洗液循環利用率≥95%。
合規性：通過ISO 14001環境管理體系認證，廢氣、廢水排放符合GB 13271標準。
異形截面支持：可生產梯形、六邊形等非標截面，最小彎曲半徑可達1.5倍壁厚。
超厚壁支持：壁厚可達16mm（如300×300×16.0mm），滿足重型機械需求。
原因：焊接電流不足、擠壓輥壓力不均、帶鋼邊緣有油污。
解決方案：
增加焊接電流至400-450A（根據壁厚調整）。
校準擠壓輥平行度，誤差≤0.05mm。
增設等離子除油裝置，帶鋼邊緣清潔度達ISO 8501-1 Sa 2.5級。
原因：輥輪磨損、活套張力波動、來料帶鋼厚度不均。
解決方案：
輥輪每生產500噸后進行激光熔覆修復，硬度提升至HRC60-62。
安裝張力閉環控制系統，實時補償張力波動。
優化來料分選，帶鋼厚度公差≤±0.05mm。
原因：導向輥表面粗糙、活套儲料架有毛刺、鍍鋅前處理酸洗過度。
解決方案：
導向輥表面鍍硬鉻（厚度≥0.03mm），粗糙度Ra≤0.4μm。
活套儲料架增加尼龍護套，避免與帶鋼直接接觸。
調整酸洗液濃度（15%-20%）和溫度（60-70℃），酸洗時間≤3分鐘。
在線檢測：激光測徑儀、超聲波探傷儀、張力傳感器實時監控。
離線抽檢：每班次抽檢3根，檢測項目包括尺寸、焊縫強度、鋅層厚度。
第三方認證：產品通過SGS、TüV等機構認證，符合EN 10305、ASTM A500標準。
| 檢測項目 | 控制標準 | 檢測方法 |
|---|---|---|
| 邊長公差 | ±0.5%（常規規格） | 激光測徑儀 |
| 壁厚公差 | ±0.1mm（壁厚≤6mm） | 超聲波測厚儀 |
| 焊縫強度 | ≥母材90% | 拉伸試驗機 |
| 鋅層厚度 | C2級≥60μm，C3級≥80μm | 涂層測厚儀 |
| 彎曲性能 | 180°彎曲無裂紋（D=2a） | 萬能試驗機 |
AI預測維護：通過振動傳感器和機器學習算法，預測輥輪磨損周期，提前15天預警。
數字孿生：建立虛擬生產線模型，優化焊接參數和輥輪設計，減少試錯成本30%。
無鉻鈍化：研發硅烷基無鉻鈍化液，替代傳統六價鉻鈍化，降低VOCs排放90%。
余熱回收：高頻焊接余熱用于鍍鋅前處理加熱，節能15%-20%。
Q690級方矩管：通過控軋控冷技術，生產屈服強度≥690MPa的方矩管，壁厚減薄20%仍滿足承重要求。
選型匹配：根據應用場景選擇成型工藝（高頻焊管適用于一般承重，無縫管適用于高壓環境）。
質量把控：重點關注焊縫質量（UT檢測）、尺寸精度（激光測徑）和鋅層厚度（涂層測厚）。
技術合作：對于異形截面或超厚壁需求，建議與天津技術團隊聯合開發輥輪模具和焊接參數。
通過理解天津方矩管的成型技術，用戶可更精準地選擇產品規格，優化采購成本，同時確保工程質量符合標準。
